商品コード：
01

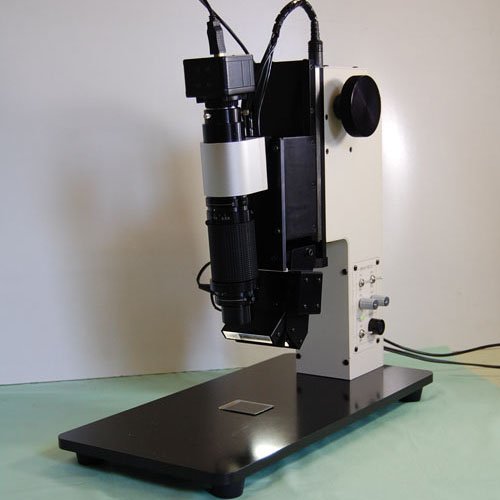

PS-100-S7Z45D

落射照明(スクラッチ照明)を補足照明としてワークの症状が観やすくなり、マイクロスコープとして観察範囲が広くなりました。

ズーム倍率0.75～4.5倍のテレセンズームレンズで高精細画像が観察できて汎用性に優れたマイクロスコープです。
(平面観察用)


【特長】
■外部照射光による正反射像なのでロスのない画像が得られる。
■微少角を持つ反射像が得られるので、表面の隆起状態が確認できる。
■ワークとカメラ間に照明を持たないのでレンズ内での照明リークによる影響はなく、クリアーな画像が得られる。
■軽曲面帯(X方向凸φ80以上)のハレーション像の観察が可能である。
■落射照明(簡易)マイクロスコープとして可能。
■簡易暗視野照明として利用可能。


【用途】
■EL・LCD・タッチパネル等のITOの検査。　液晶等封入状態でも観察可能。　スペーサ分布検査。
■ICチップのクラック・キズ・汚れ4ミクロンまで検出可能。
■鏡面塗装・異物・傷・ピンホール等検出可能。
■硝子・プラスチック・金属等の異物・傷・汚れ・ウォーターマークの検査。
■薄膜・蒸着・コーティング等のピンホ-ル・剥離・傷の検査。
■曲面シート(フイルム等)の凸面の検査。

ハレーション照明と落射照明の比較画像

PS-100-S7Z45D 画像を拡大する

PS-100-S7Z45D 画像を拡大する

PS-100-S7Z45D 画像を拡大する

PS-100-S7Z45D 画像を拡大する

ハレーション照明落射照明

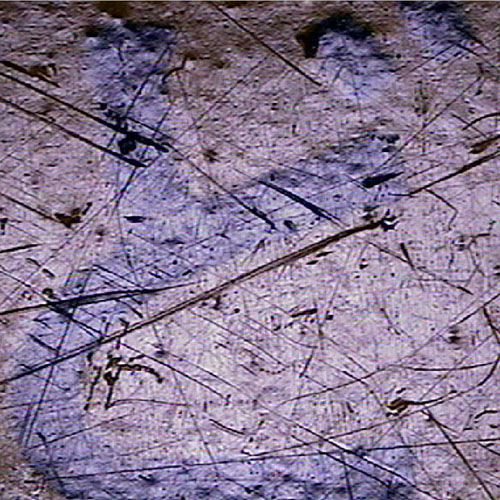

金属の塗装面

ハレーション照明落射照明

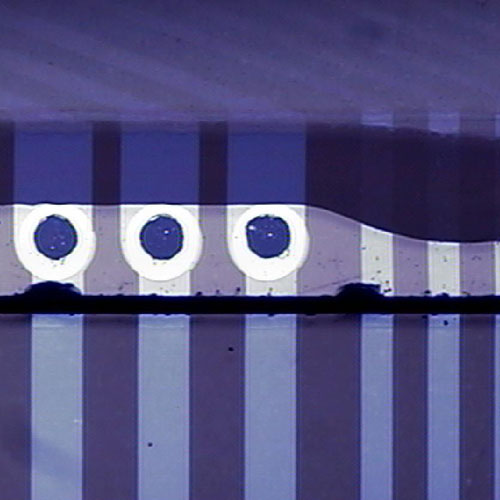

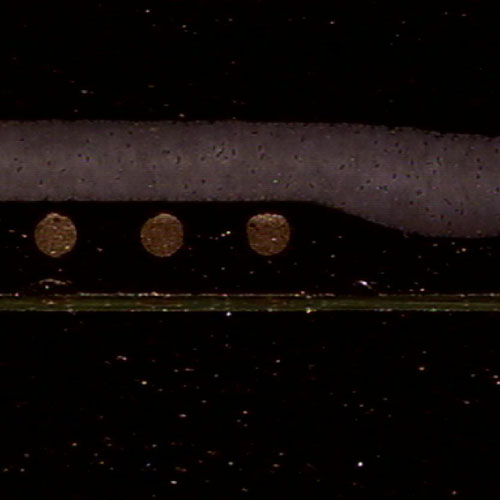

液晶のITO







主な仕様
レンズ<テレセントリックズーム:0.75～4.5倍　動作距離:87mm
照明LS-56D 高輝度白色LED　輝度調整付き
ズーム視野範囲6.5～1.1mm
カメラオプション
オプションXYステージ
