商品コード：
02

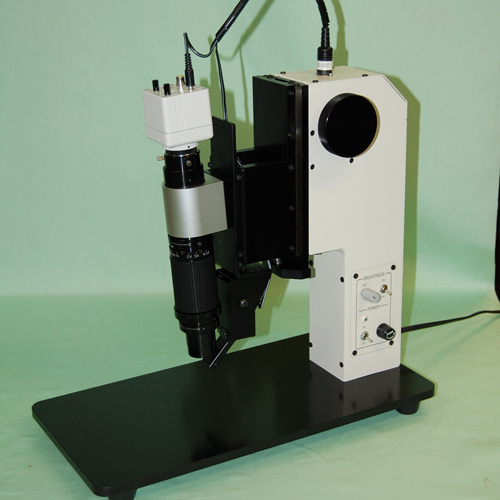

PS-100-S7Z90A

テレセントリックズームレンズとハレーション照明で高倍率、高精彩画像を実現し「見えないものを観る」表面観察用マイクロスコープとして最高を維持している。


2ミクロンの粒子まで観察でき、キズ、クラック等には特に威力を発揮する汎用性抜群のマイクロスコープです。


【特長】
■外部照射光による正反射像なのでロスのない画像が得られる。
■微少角を持つ反射像が得られるので、表面の隆起状態が確認できる。
■照明がワークに接近しているので照射量が少なくて済みワークに対する影響が少ない。
■ワークとカメラ間に照明を持たないのでレンズ内での照明リークによる影響はなく、クリアーな画像が得られる。
■微少角なので画像の傾斜歪みが無視できる。


【用途】
■EL・LCDのITOエッジ細部の検査。　液晶等封入状態でも観察可能、電極圧接後のFPC検査等。
■ICチップのくラック・キズ・汚れ2ミクロンまで検出可能。
■鏡面塗装・異物・傷・ピンホール等2ミクロンまで検出可能。
■硝子・プラスチック等の異物・傷・クラック・汚れの検査。
■薄膜・蒸着・コーティング等のピンホ-ル・剥離・傷の検査。
■フエルールのキズ異物・ウイスカー検査。

ハレーション照明と落射照明の比較画像

PS-100-S7Z90A 画像を拡大する

PS-100-S7Z90A 画像を拡大する

PS-100-S7Z90A 画像を拡大する

PS-100-S7Z90A 画像を拡大する

ハレーション照明落射照明

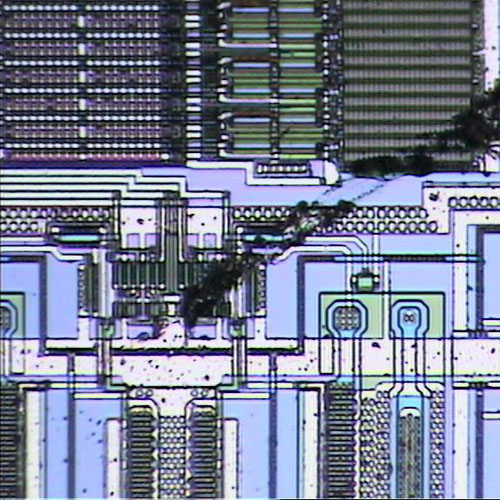

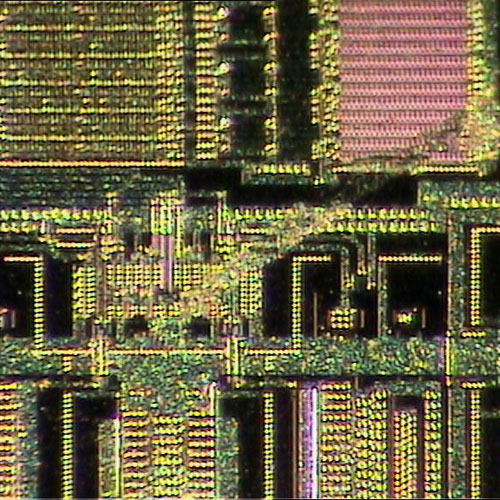

ICチップの汚れ

ハレーション照明落射照明

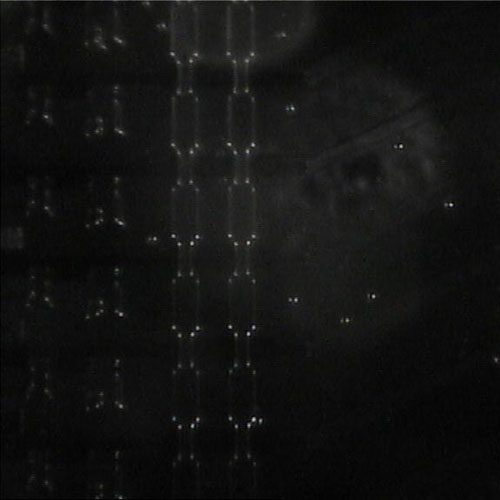

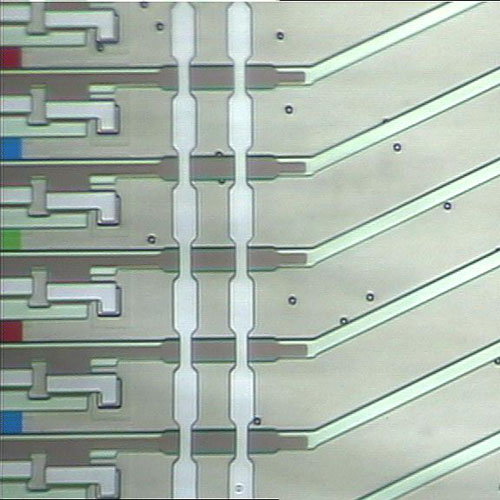

液晶のITOとスペーサー








主な仕様
レンズ<テレセントリックズーム:1.5～9.0倍　ズーム比6倍
照明LS-1550D 高輝度白色LED　輝度調整付き
ズーム視野範囲3.0～0.55mm(X方向)、2.25～0.37mm(Y方向)
カメラオプション
電源AC100～230V
オプションXYステージ
