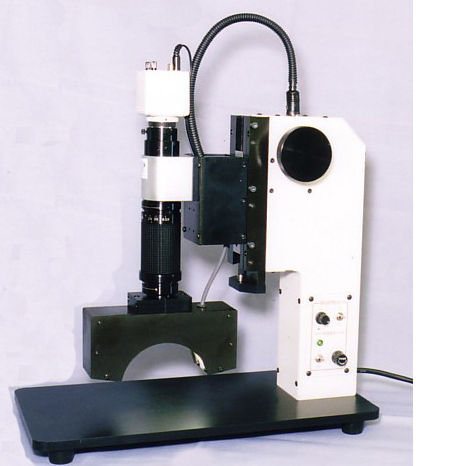

PS-100-S7Z45R100A

　ズーム倍率0.75～4.5倍で観察できるテレセントリックズームレンズで高精彩画像を実現しています。

照明アップで3μmまでのシャフトのキズ・打痕、実装部品0402のクラック・欠け等に威力を発揮し、モールドクラック、半田表面等幅広い範囲に適用され汎用性の優れたマイクロスコープです。


【特長】
■外部照射光による正反射像なのでロスのない画像が得られる。
■半弧(140°)を10等分するハレーション照明を持ちワークを中心に扇状の照明、即ちR照明にて約70°の視野を持つ。シャフト表面の打痕・キズ・汚れ等凹凸の隆起状態が確認できる。


【用途】
■モーターシャフト及びシリンダーシャフト(φ10～φ0.3)・ドリル・針・ベアリング・半田ボール等円形、多角形、球面体等の打痕・キズ・汚れ等の観察及び検査。
■IC及びチップ部品等の半田付け濡れ性の観察及び検査。
■面実装ICモールドクラック(4μmまで)の検査。
■プラスチック・デルリン・ベーク等の加工品の表面観察。

ハレーション照明と落射照明の比較画像

PS-100-S7Z45R100A 画像を拡大する

PS-100-S7Z45R100A 画像を拡大する

PS-100-S7Z45R100A 画像を拡大する

PS-100-S7Z45R100A 画像を拡大する

ハレーション照明落射照明

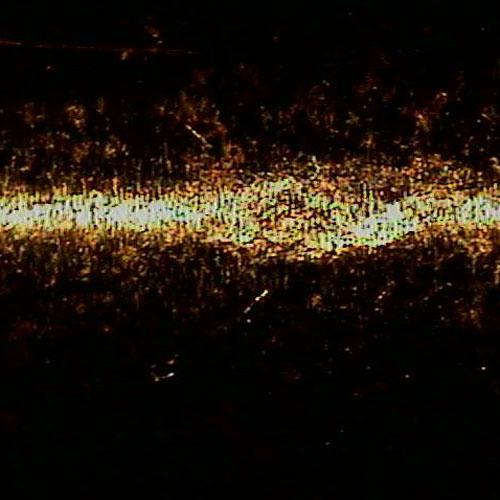

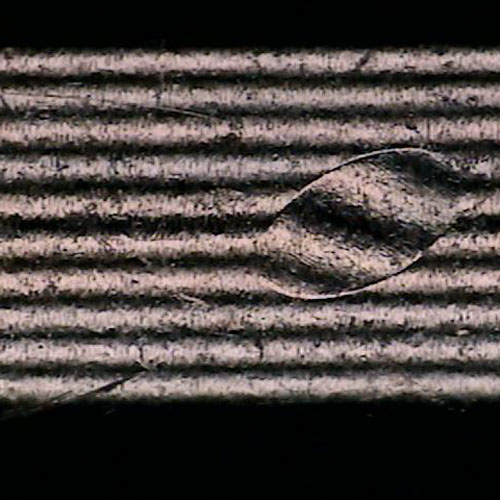

モーターシャフトの傷

ハレーション照明落射照明

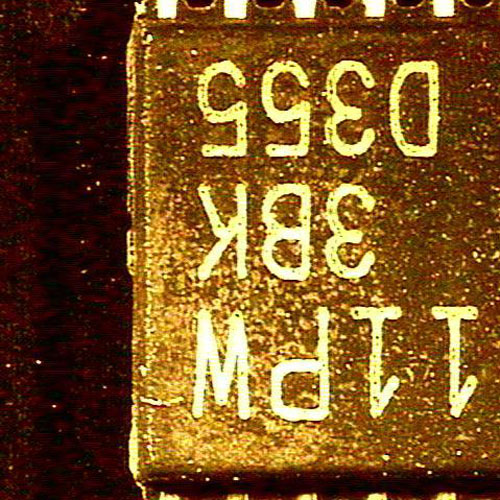

ICのモールドクラック








主な仕様
レンズテレセントリックズーム:0.75～4.5倍　動作距離:87mm
照明LS-45R100B 高輝度白色LED　輝度調整付き
ズーム視野範囲6.5～1.1mm
カメラオプション
電源AC100～230V
オプションXYステージ
