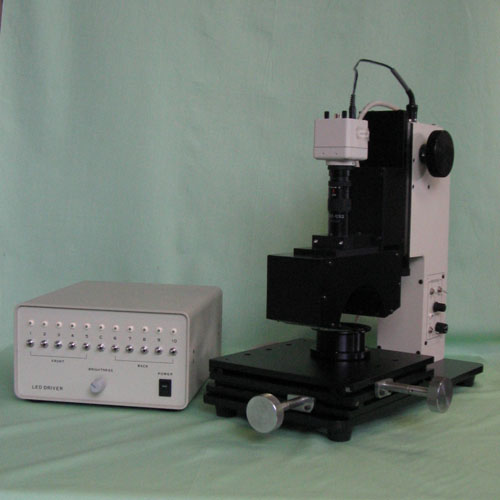

PS-100-S7Z16R100-2M

　ズーム倍率0.2～1.6倍で観察できる曲面観察用マイクロスコープです。　このR照明は11列の照明を選択点灯が出来ます。

視野範囲24×18mmを確保しシャフト・金属パイプのキズ・打痕、実装部品のクラック・欠け等、従来より広視野観察が可能になり、照明の使い分け効果により、なお一層広範囲に威力を発揮するイメージセンサーツールです。


【特長】
■棒状の曲面では約70°の正反射像が得られる。
　半弧(140°)を10等分するハレーション照明を持ちワークを中心に扇状の照明、即ちR照明にて約70°の視野でシャフト等表面の打痕・キズ・汚れ等凹凸の隆起状態が確認できる。
■陰のない観察が出来る。
■レンズ内の気泡、膜剥げ等照明の選択で改善された。


【特長】
■モーターシャフト及びシリンダーシャフト(φ20～φ1)・ドリル・針・ベアリング・半田ボール等円形、多角形、球面体等の打痕・キズ・汚れ等の観察及び検査。
■IC及びチップ部品等の半田付け濡れ性の観察及び検査。
■レンズ及びプラスチック・金属・ガラス等の加工品の表面観察。

ハレーション照明の利用例

PS-100-S7Z16R100-2M 画像を拡大する

PS-100-S7Z16R100-2M 画像を拡大する

PS-100-S7Z16R100-2M 画像を拡大する

PS-100-S7Z16R100-2M 画像を拡大する

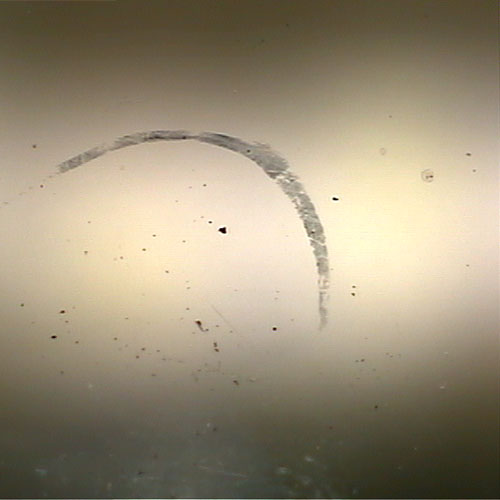

ワークを傾斜し反射を撮る裏面反射による透過像

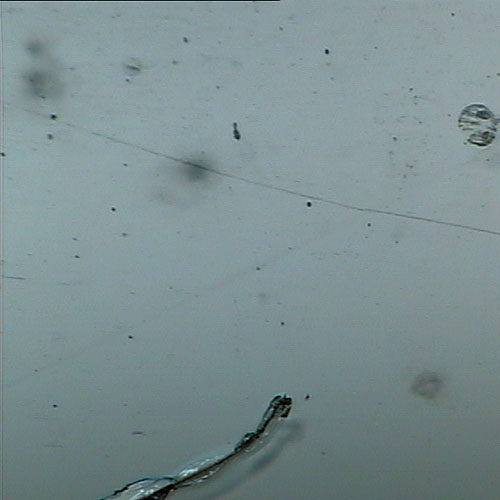

レンズのカビ・膜剥げ・汚れ

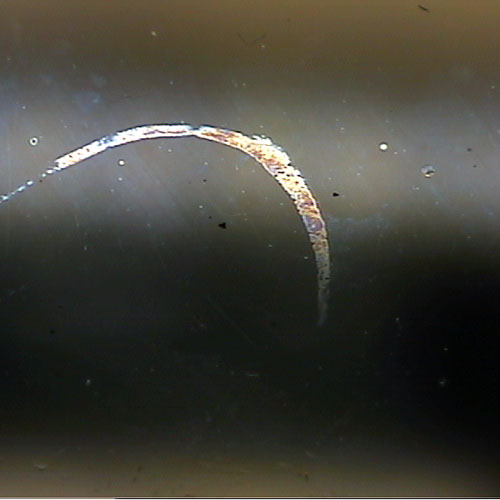

サイド光による暗視野像ワークを傾斜し反射を撮る

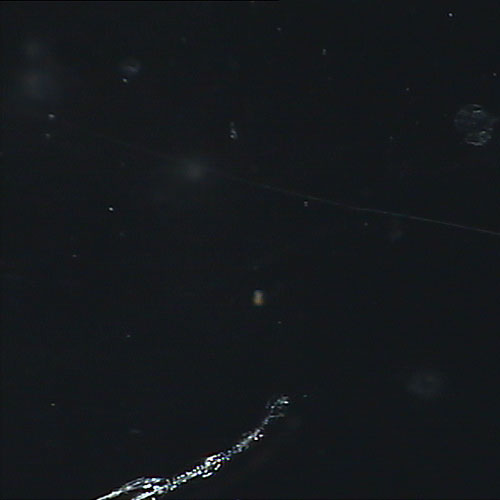

ガラスの傷








主な仕様
レンズマクロズームレンズ　ズーム比:8　ズーム倍率(0.1～0.8倍)×2
照明LS-16R100W 高輝度白色LED　輝度調整付き
ズーム視野範囲最大24×18mm
カメラオプション
電源100～230V
オプションXYステージ
